一、現場情況簡介

電壓等級：66kV        電纜長度：約10公里             故障類型：B相接地

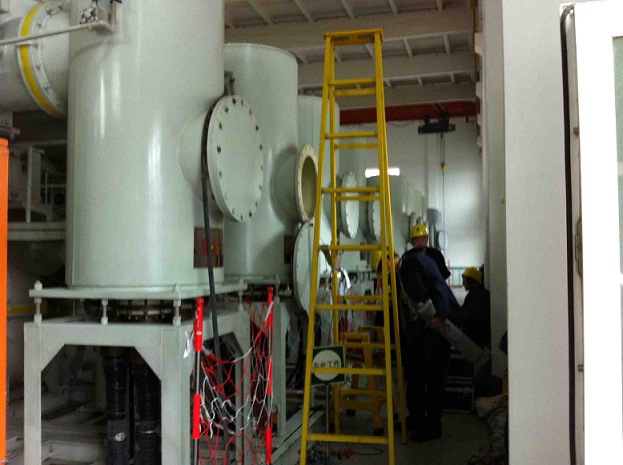

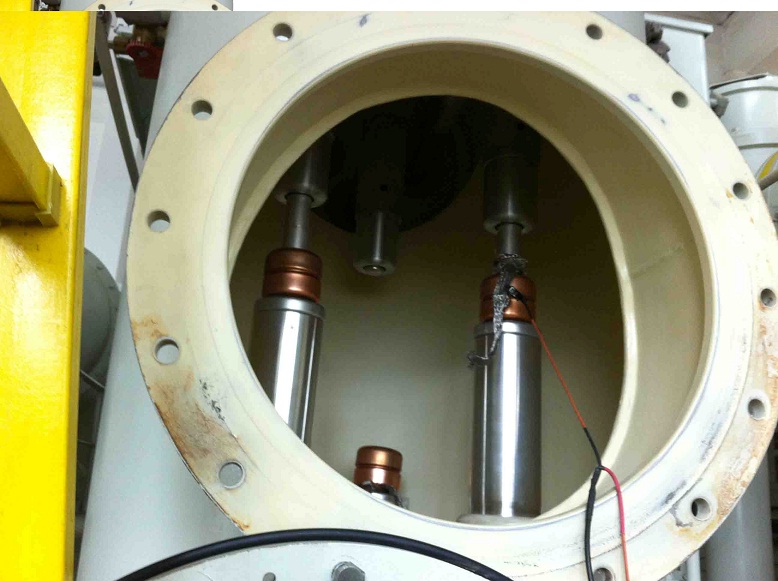

變電站端接頭為GIS接頭，進入現場后變電站接頭已經打開。

搖表測量B相電纜絕緣電阻為零，萬用表為0.5Ω，其余相無窮大。

二、故障預定位

1．采用HDTDR-200使用低壓脈沖比較法進行粗定位，全長隱約可見，約為9660米，故障距離清晰可見為1236米。該電纜全長不明顯，但故障點處波形差別明顯，可以判定電纜故障位置在1200-1300米處。

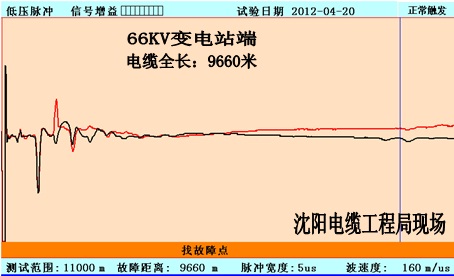

圖3. HDTDR-200低壓脈沖比較法波形1 全長不是很清楚，經測距輪和轎車里程實際矯正，全長為9800米

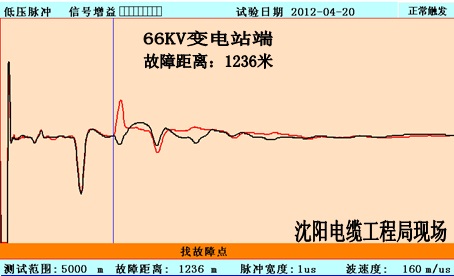

圖4. HDTDR-200低壓脈沖比較法波形2 波形比較法，顯示故障點距離1236米

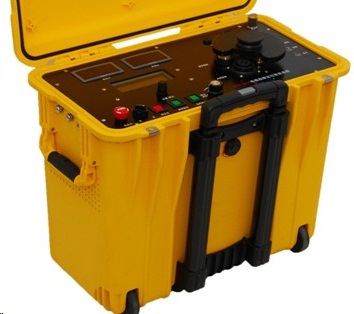

2.采用GZD-2010電纜故障定位智能電橋進行預定位

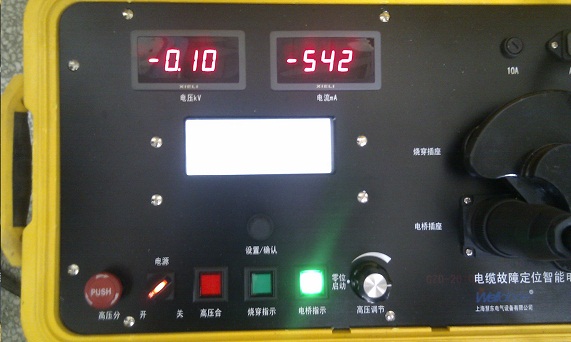

短接戶外終端，使用GZD-2010電纜故障定位智能電橋。

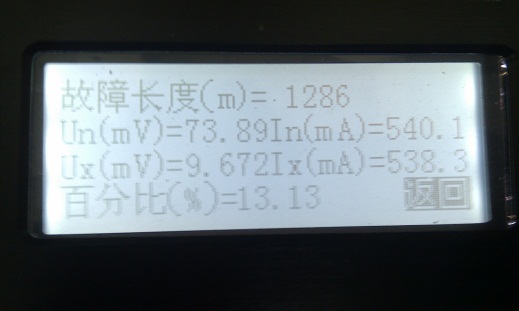

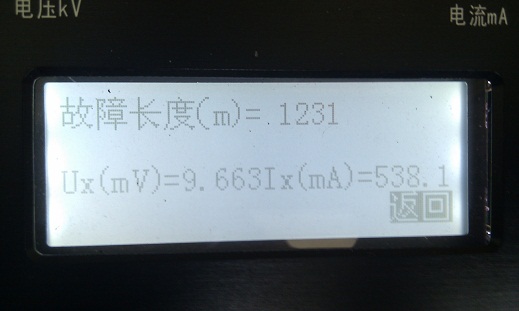

定位結果為故障在1231或1286米處（2數據不同，因?yàn)楣收暇嚯x分別通過電纜截面積全長數據計算出來的。因?yàn)榻孛鏀?shù)據與實際截面有誤差，電纜總長度也會有誤差）。與前面定位結果符合，短路第一個交叉互聯箱接地線，使放電脈沖能量盡可能傳到故障接頭處，在故障接頭上利用HDL-1A聲磁同步定點儀聽聲音，有微弱聲音，并能確定為電纜接頭中的本體位置（圖5）。此外，還利用鋁護套表面測量跨步電壓的方法，進一步確認了故障接頭。

三、精確定點

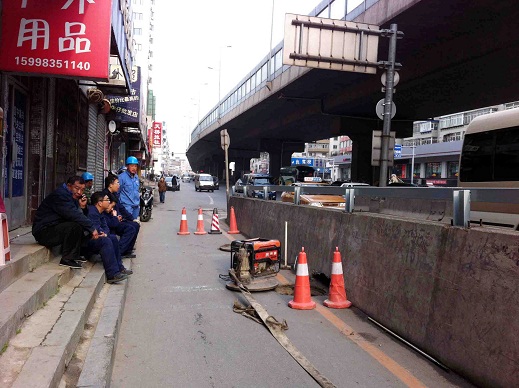

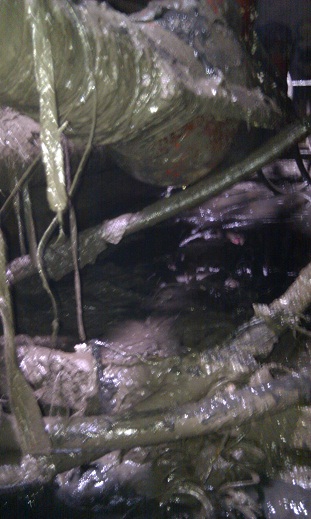

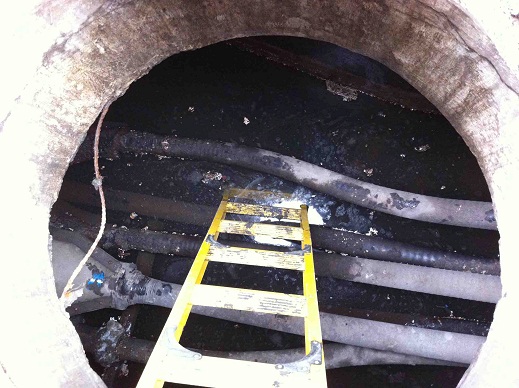

現場勘察，發現1200-1300米處有一接頭見圖9和圖10，接頭井里充滿了水。

        井內有六條線，精確定點，西一線接頭處有特征放電聲，但聲音很小，分析是接頭進水熄弧的所致?？梢耘卸楣收宵c(diǎn)。奇怪的是進入800米處井內聽音，聲音也很明顯，典型死接地故障征兆。

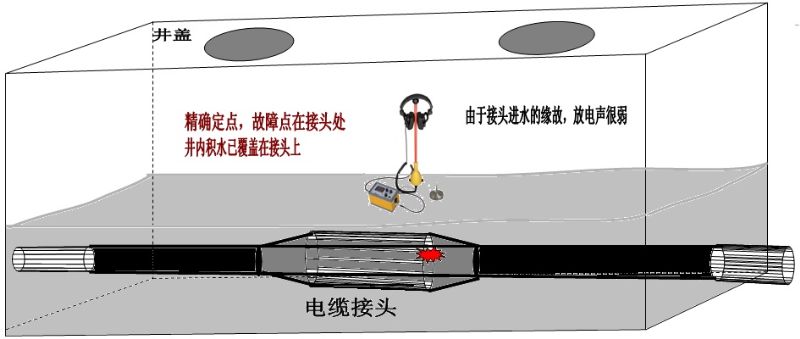

                                                                             圖11  在1200米處精確定點

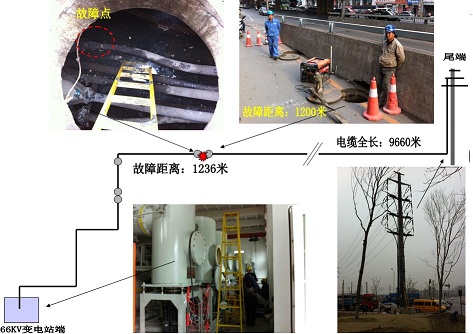

圖12.  電纜線路示意圖

       此次故障查找非常難，一，端頭為GIS且尾端為高架塔，無法用其他方法測試。二，故障類型為接頭進水故障和死接地故障的混合體。這次檢測遇到的是死接地故障，就是說相和鎧形成金屬性短路后熔接到一起，使高壓脈沖聲音在故障點處被鎧吸收，并在故障點附件散開，聲音嚴重減弱，聲音沿著金屬鎧向遠處傳向遠端以至于在故障點處聲音微弱，且在以故障點為圓心，4百米半徑內都能聽到聲音。給音聽法精確定點帶來障礙。反復在1200米處比較，反復測試，可以肯定故障點在1236米處的接頭處。
