局放監測系統

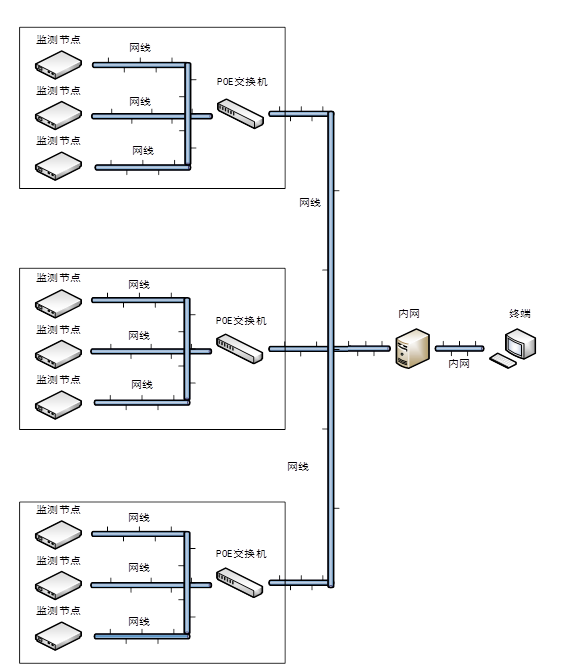

開關柜局部放電監測系統架構圖：

傳感器

Poe交換機

軟件顯示終端

底層監測節點通過POE交換機實現供電、局域網數據交換，具體實現方式為：

現場構建一個子局域網，局域網前端為監測節點（安裝于開關柜內部底層），通過網線接入中端POE交換機，POE交換機通過接入現場服務器與后端控制室監控計算機相連，POE交換機接受計算機發出各種指令通過RJ45網線傳送到監測節點，POE交換機通過網線向監測節點供電（按照現場實際監測數量配置相應口數的交換機）

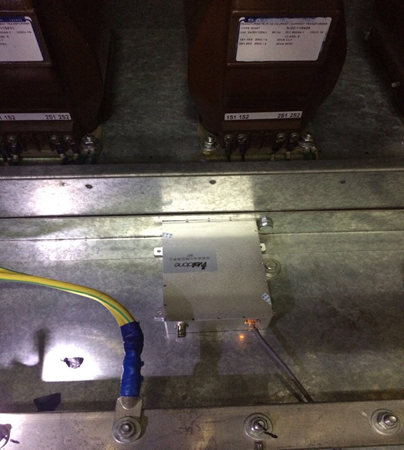

傳感器安裝示意圖：

PSDM-01開關柜局放前端采集器集成地電波（TEV）傳感器和高頻CT(HFCT)傳感器，能有效的耦合開關柜內部由局放產生的地電波和高頻CT電流信號，被采集器檢波和采集后，形成數字信號，并被內部算法統計，直接輸出統計后的參數化特征信息和統計圖譜信息，可通過以太網絡傳輸?shù)胶蠖朔治鱿到y(tǒng)進行存儲和識別，后端分析系統根據信息的分類，給出檢測結論和建議措施。

適用范圍：

額定值 3.3kV - 66kV 開關設備的金屬外殼及環形電路設備

母線室

斷路器/開關室

電纜終端室

油浸式配電變壓器

電纜終端箱

監測方法：

在每個開關柜前、后部的上、中、下各取三個測量點。

測量時，使 TEV 探頭垂直地與在其上面要進行測量的金屬體接觸。

HFCT 傳感器應通過50ΩBNC 電纜連接至采集器的BNC接頭，HFCT 傳感器應與各個電纜接地線連接。

技術參數：

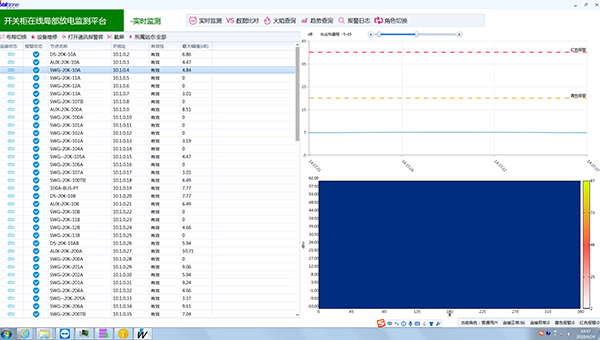

軟件界面：
