開關柜測溫系統含兩種：聲表面波和無源無線

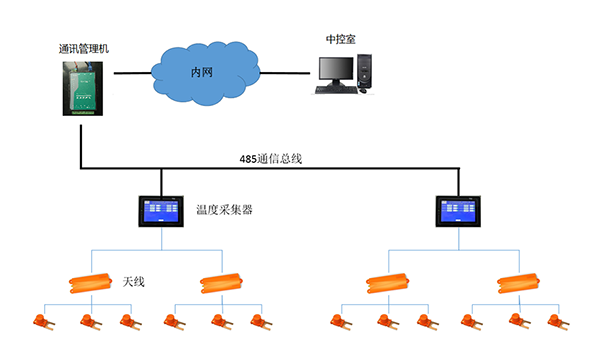

聲表面波溫度監測系統構架圖：

傳感器

天線

采集器（或配置顯示器現場顯示）

通訊管理機

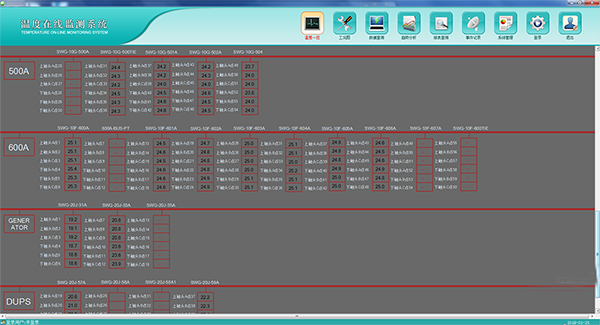

軟件終端

傳感器安裝在需要監測溫度的端點上，數據經過天線傳輸?shù)綔囟炔杉?。所有溫度采集器?shù)據上傳到現場主機。（備選：現場主機可通過內網傳輸?shù)饺藛T工作地點服務器上。在有權限的電腦上安裝客戶端。通過客戶端從服務器中讀取所有現場測溫點的數據，從而實現測溫點遠程監控。）

用途：實時在線監測開關柜靜觸頭、刀閘、母排溫度，并生成溫度曲線，超溫報警記錄跟蹤等等。

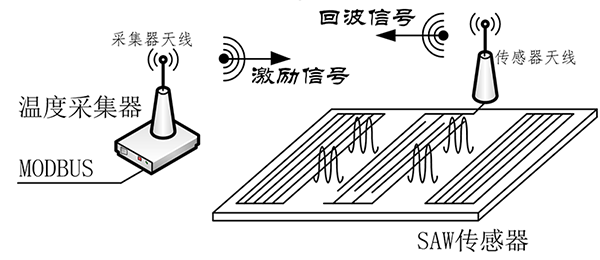

原理：感器由天線和SAW器件組成，SAW器件在不同的溫度具有不同的諧振頻率，如下式，

在某溫度T0下，溫度采集器按一定的步進掃頻（全信道，1.4MHz），溫度采集器發出的激勵信號恰為SAW諧振頻率f0時，溫度采集器能夠監聽到有效的回波信號，則溫度采集器按式(1)，計算出T0=kf0。如下圖所示：

性能參數：

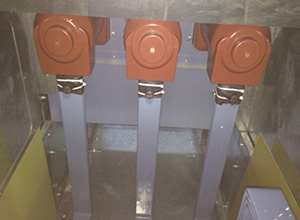

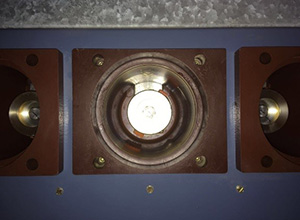

安裝圖例：

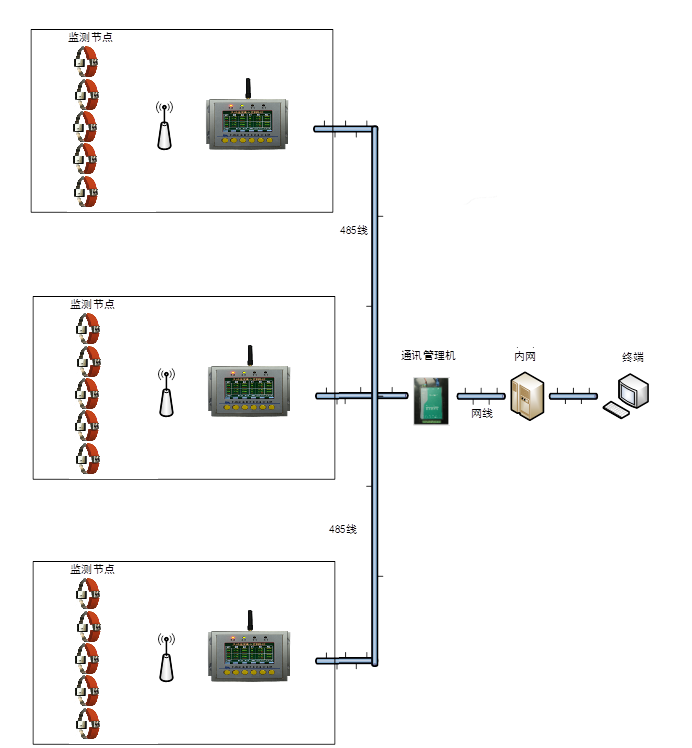

無源無線溫度監測系統架構圖：

傳感器

采集器（現場顯示溫度）

通訊管理機

軟件顯示終端

傳感器安裝在需要監測溫度的端點上，數據通過無線傳輸采集器。所有溫度采集器數據通過485線上傳到通訊管理機,經由通訊管理機將485線轉為網線，通過交換機連至內網，最終在電腦終端查看監測數據。

用途：傳感器感應取電，實時在線監測開關柜靜觸頭、刀閘、母排溫度，并生成溫度曲線，超溫報警記錄跟蹤等等。
