廣東某市供電局110kV輸電電纜的故障定位

（2012年6月，GZD-2010智能電橋）

線路情況介紹

該線路為110kV輸電線路，中間有T型接頭（即一個電源端，兩個負載端）。

T型接頭（#6）電源側：長度：3752米，型號：YJLW03-800

T型接頭（#6）負載I側：長度：4030米，型號：YJLQ03-500

T型接頭（#6）負載II側：長度：193米， 型號：YJLW03-630

故障為C相擊穿，為低阻。

在我公司定位人員定位之前，用戶曾經找到多個廠家，做了幾天，無法確認故障點位置。

1．有的采用波反射法，結果因?yàn)殡娎|較長、中間接頭較多，以及電纜性質的關系，無法得到有效、可信的波形。

2．有的采用常規電橋法，由于旁邊有一條備用110kV電纜在運行，因此在測試端有很強的交流干擾，無法使電橋達到平衡。

絕緣故障定位過程：

我公司定位人員到達現場后，首先在負載I側用3根 12 m/ 50 mm²  并聯短路。

用GZD-2010 電橋在電源側測量，電橋法，長度折算到800 mm²：

T型接頭（#6）負載I側：500 mm² 長度：4030米，相當于：6448m（折算到800 mm²）。

短路線150 mm²  12 m，相當于64m。相當于單相電纜總長增加：32m

因此電纜總長折算到800 mm²后為 10232m。

測量2次：第一次結果為：17.77% 故障點距離為3636 m，換一端測量。

          第二次結果為：83.44% 故障點距離為3389 m，如下圖：

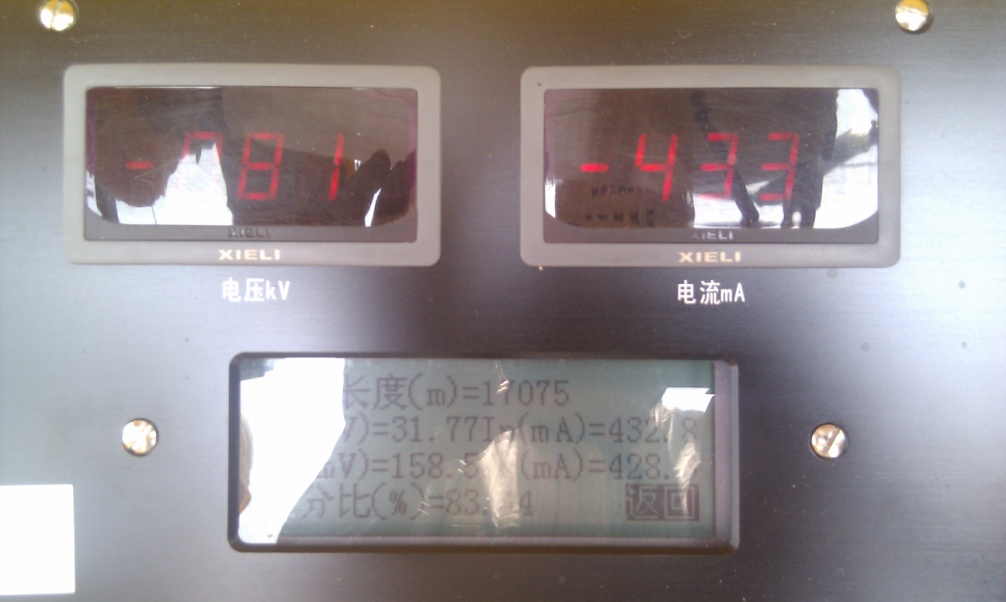

圖表 1第2次測量結果

平均為：3512m。

初測結果為：距T型（#6）接頭，電源側方向 240米。

解開#5，#6接頭間3相電纜的接地線，測量該段故障相護套的對地電阻，很低。充電電壓低至8V。而前10多天該段護套絕緣良好,說明發生絕緣擊穿同時損壞了護層絕緣。短路#5接頭的B，C相鋁護套，用GZD-2010 電橋，在#6接頭測量護套故障點，結果為距#6接頭約270m處。

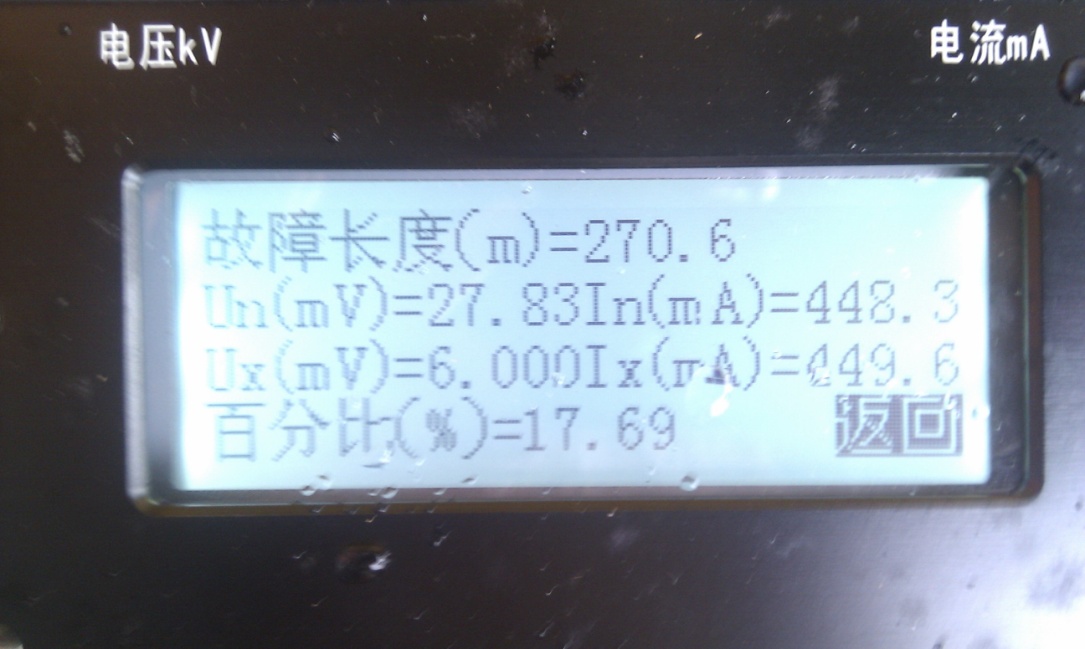

圖表 2護套故障測量結果

在距#6接頭的270m處開始測量跨步電壓，最后在約距離#6接頭250m處確定護層故障點。在C相加脈沖電壓，在該處聽到明顯放電聲。確定最終故障點在下圖處。
