HDCS-2高壓電纜運行狀態在線監測系統

一. 簡介

電纜護層絕緣良好是電纜運行必不可少的電氣條件之一，隨時報告電纜外護套絕緣情況具有重要的意義，可以有效防止主絕緣損壞，如白蟻咬傷，外力損壞等，甚至能夠立即報告對接地線的偷盜。通過連續監測電纜金屬護層循環電流和電纜終端頭、接頭或本體表面溫度并分析比較來監測護層絕緣情況，是目前不改變線路連接，不影響電纜運行的有效辦法。某些接頭位置，對工井內水位監測及井蓋監測也是十分必要。

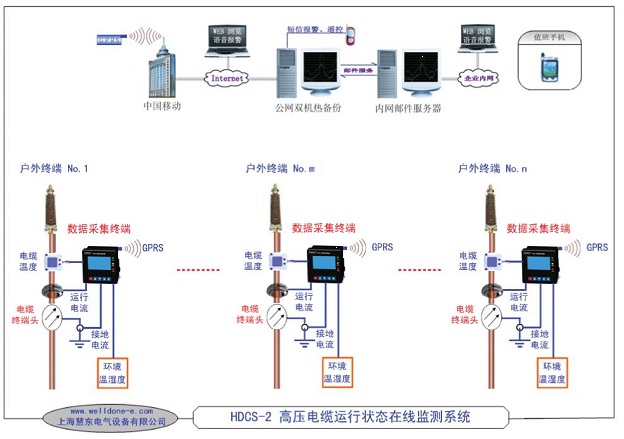

我公司利用現代電力電子技術、計算機技術和GPRS通訊技術研發的高壓電纜運行狀態在線監測系統,可實時監測電纜金屬護層循環電流、運行電流、電纜表面溫度、水位及井蓋，并以GPRS通訊方式將測量數據發送給監控服務器。監控軟件可靠保存數據，通過繪制各種參數的變化趨勢波形圖、記錄數據表等方法向用戶提供分析前提，并采用自研算法判斷電纜絕緣情況是否良好，若某個運行參數出現故障時可將故障信息以GSM短信方式發送給用戶，從根本上避免了電纜事故的發生，保證電纜安全、可靠的運行。

二. 系統功能

1. 實時測量運行電纜的金屬護層循環電流、運行電流、電纜表面溫度、環境溫度，接地箱溫度、水位及井蓋等。

2. 通過GPRS無線將測量數據傳輸給監控服務器。

3. 數據實時采集，系統數據采樣頻率5秒至1小時可控。

4. 服務器監控軟件采用Browser/Server(瀏覽器/服務器)結構，用戶可以使用WWW瀏覽器查看監控?cái)?shù)據。

5. 在大量實測和理論計算的基礎上，本系統使用了自研算法來判斷處于運行中的高壓電纜狀態是否正常。

6. 被測設備發現異常時，服務器采用GSM短信方式進行遠程報警。

7. 監測終端不需要外部提供電源，通過電流互感器獲取電纜運行電流并作為整個數據采集終端的電源。運行電流在50～1000A的范圍內終端均可正常工作。

8. 監測終端配有專用充電電池，在因電纜線路原因?qū)е略O(shè)備斷電情況下，可滿足系統10小時以上連續工作，可及時預警、報警。

9. 標配檢測終端外殼滿足IP66等級防護要求，對于惡劣環境可滿足IP68等級。
