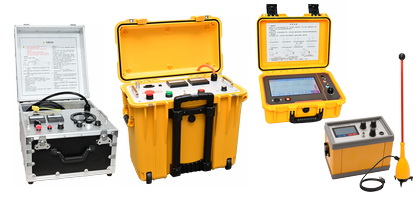

電纜主絕緣故障定位組合（標準版）

適用范圍

適合于電力系統電纜運維單位或大型用電企業等進行電纜故障定位測試；如供電局或電力公司的電纜運維班組、送變電公司、石化或冶金單位的能源動力部門等；
功能包括：電纜故障定位預定位、電纜故障精確定點、電纜直流耐壓測試；
適合于測試故障擊穿電壓在15kV以下的各種類型電纜；
可測故障類型包括：開路、低阻、高阻及閃絡型擊穿故障等。

設備特點

預定位方法手段多，包括：Murray電橋法、低壓脈沖法、脈沖電流法；
Murray電橋法預定位采用四線法測量原理，不受各類測試線內阻和接觸電阻的影響，測量精度高；
最高輸出電壓15kV，可以用于直流耐壓或燒穿測試；
配備的聲磁同步定點儀可以在復雜、惡劣的敷設環境下精密測量微小放電聲磁信號，對直埋、穿管等難定位的現場仍然有效；
高壓脈沖放電能量可達900J，放電聲音幅值和聲磁時差雙判據定點更加可靠。

GZD-400C電纜故障定位電橋

適用范圍

既適用于敷設現場也適用于電纜出廠前的測試；
可測量低阻、高阻、閃絡型擊穿及沒有擊穿但絕緣電阻偏低的電力電纜故障；
尤其適合于35kV及以下電壓等級的電纜或較短的高壓電纜；
也可用于高壓電纜護層故障的測距。

基本功能

電纜預定位采用Murray電橋原理，可測出故障點到測量端的電纜長度與全長的比值；
直流耐壓測試功能；
5kV/15kV兩擋電壓設置，避免將低壓電纜過壓造成損壞；
最高輸出電壓15kV，可將高殘壓電纜故障燒成低阻。

技術參數

直流輸出電壓 0～5kV，0～15kV連續可調

直流輸出電流 0～30mA

定位比例精度 ±（0.2%L+1）m

工作電源 AC220V±15%

最大功耗＜500W

燒穿功率 300W

內 置電池 9V方塊電池

防護等級 IP54

工作溫度 -20℃～50℃

重量 16.3kg

外形尺寸 38×41×32cm

主要特點

內置高壓單元，無需額外的電源；
四線法測量原理，不受各類測試線內阻和接觸電阻的影響，測量精度高；
高壓測試線自帶絕緣和屏蔽層，可放置于地面，安全性高；
可定位行波法不易解決的無燃弧現象的電纜主絕緣故障，如中間接頭進水等；
測量不受護層交叉互聯或單端接地的影響，不需要將電纜護層直通；
測試溫和，不產生沖擊電流；
可選配伸縮拉桿與滑輪組合，便于移動攜帶。

HDTDR-600波反射法電纜故障定位儀

適用范圍

電力電纜及其它線纜的故障預定位測試，可測低阻、開路、斷線和高阻等故障；
電纜全長測試；
單機可實現低壓脈沖法，配合其它高壓電源，可實現脈沖電流法。

技術參數

發射脈沖電壓 50V

發射脈沖脈寬 50ns ～10μs隨測量范圍自動梯度變化，也可手動選擇

采樣靈敏度 0 ～ 40dB

測量范圍 0 ～ 100km（波速160m/μs）

測量精度 ±(0.2%L+移動光標步長）m (波速160m/μs)

實時采樣率 200M/s

分辨率 0.1m（波速172m/μs）

波速度 100 ～ 300m/μs

增益級數 6檔

記憶回波數量不小于10000條

操作系統 安卓

電池容量 11.6Ah，連續工作約8h

彩色顯示屏 10英寸彩色觸摸屏，分辨率1280×800（220mm×135mm）

電源適配器輸入200～240V（50／60Hz），Type-C：15V/2.5A

工作溫度 -20 ～ 50℃

支持語言中文簡體/英文可選

防護等級 IP54

外形尺寸 38×31×16cm（裸機）

重量 5.5kg（裸機）；8kg（裸機+附件）

HDL-1B電纜故障定點儀

適用范圍

用聲波測量法或聲磁同步法對電纜高阻故障點精確定點；
查找電纜路徑；
用磁場測量法進行電纜金屬性故障（死接地）精確定點；

技術參數

顯示屏幕點陣128×64

磁場測量精度電纜深度的50%

聲磁測量精度電纜深度的10%

聲波增益級數 6級

磁場增益級數 6級

探頭高度 200mm

工作電源 7.2V/4.4Ah鋰電池

工作時間 10小時

重量 1.5kg（主機）；

10kg（含附件箱）

外形尺寸 11×18×14cm

防護等級 IP65

工作溫度 -10℃~50℃

存儲溫度 -40℃~85℃

HDM-15/8E電纜故障定位電源

適用范圍

完成一般高阻、閃絡型故障點的精確定點；
查找電纜的位置（路徑），探測電纜埋設深度，識別特定電纜；
對金屬性擊穿（死接地），利用磁場測量法精確定點。

基本功能

脈沖定點：輸出高壓脈沖，令故障點放電發出聲磁信號，配合HDL-1B進行精確定點；
直流耐壓：輸出0～15kV直流電壓，用于判斷電纜的擊穿狀態；
故障預定位：作為高壓電源，配合HDTDR系列波反射法定位儀實現脈沖電流法預定位;
可將殘壓15kV的電纜故障燒成低阻。

技術參數

直流輸出電壓 0～15kV 連續可調

脈沖輸出電壓 0～15kV 連續可調

最大輸出電流 30mA

最大燒穿功率 500W

放電電容 8μF

單次放電能量 900J

防護等級 IP56

工作溫度 -20℃～50℃

重量 33kg

外形尺寸 50×40×46cm
