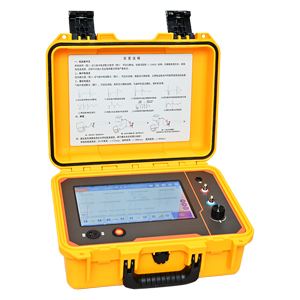

HDTDR-600波反射法電纜故障定位儀

簡介

HDTDR-600波反射法電纜故障定位儀主要用于電纜的故障預定位測試，可測試低阻、短路、斷線和高阻等故障。測試方法包括低壓脈沖法、脈沖電流法和穩定電弧法。儀器采用10英寸彩色液晶屏，觸摸屏和旋鈕配合操作；可通過USB接口讀取波形數據、獲取波形截屏、更新系統程序。儀器基于安卓系統，存儲波形數據無上限，具有攜帶方便、操作簡單、易用性強等特點。

技術指標

項目	技術參數
發射脈沖輸出電壓	50V
發射脈沖脈寬	50ns ~10μs隨測量范圍自動梯度變化，也可手動選擇
采樣信號靈敏度	0 ~ 40dB
測量范圍	0 ~ 100km（波速160m/μs）
測量精度	±(0.2%L+移動光標步長）m (波速160m/μs)
實時采樣率	200MHz
分辨率	0.1m（波速172m/μs）
波速度	100 ~ 300m/μs
增益級數	6檔
記憶回波數量	無限制
操作系統	安卓
電池容量	11.6Ah，連續工作約8小時
彩色顯示屏	10英寸多點觸摸電容屏，分辨率1280×800（220mm×135mm）
電源適配器	輸入200～240V（50／60Hz），Typc-C：15V/2.5A
工作溫度	－20 ~ ＋50℃
儲存溫度	－40 ~ ＋60℃
支持語種	中文簡體/英文可選
防護等級	IP54
外形尺寸	38cm×16cm×31cm（主機）；44cm×27cm×30cm（攜帶包）
重量	5.5kg（主機）；8.5kg（軟包及附件總重）
