HDUT-100多傳感器智能化局部放電超聲定位裝置

HDUT-100

多傳感器智能化局部放電超聲定位裝置

簡要說明

簡介

HDUT-100多傳感器智能化局部放電超聲定位裝置基于超聲波原理設計，配合多種超聲波傳感器探頭，能夠準確測試和定位高壓、超高壓電纜局部放電源位置。直接接觸式超聲波探頭，適用于電纜本體或中間接頭局部放電源檢測和定位；非接觸式的拋物面式超聲波探頭，適用于電纜終端局部放電源檢測和定位。

功能

（1）具有超聲波和瞬態地電壓TEV兩種檢測方式，具備便捷切換按鍵，檢測時可以在兩種檢測方式之間自由切換；

（2）配備多種外置的超聲波傳感器，采用接觸式或非接觸式，可進行各種復雜環境檢測，實現高壓、超高壓電纜戶外終端、中間接頭及本體等部位局部放電源定位；

（3）配備內置的瞬態地電壓TEV檢測傳感器，檢測高壓、超高壓電纜中間接頭部位局部放電源；

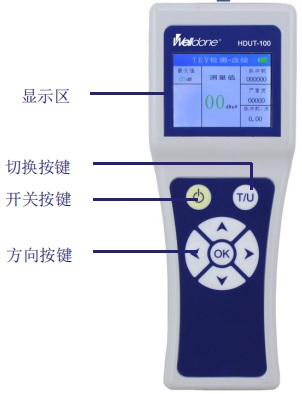

（4）數字、圖形化人機交互界面；

（5）采用高亮2.4寸彩色LCD顯示屏，戶內、戶外檢測時清晰可視；

（6）內置可充電鋰電池，續航時間可達6小時以上；

（7）手持式設計，握感舒適，僅重0.3kg，攜帶方便。

3.3 適用范圍

HDUT-100適用于變電站、電廠、水電站等高壓、超高壓電纜戶外終端、中間接頭等現場局部放電帶電檢測和定位局部放電源。

3.4 技術指標

3.4.1 裝置主機技術指標

檢測方式			2種：超聲波檢測，TEV檢測
超聲波檢測	信號接口		1個
	傳感器類型		非接觸式拋物面探頭
			近距離非接觸式探頭
			直接接觸式探頭
			內置超聲波探頭
	探頭識別方式		裝置自動識別外接傳感器探頭類型
	檢測帶寬		20kHz-100kHz
	中心頻率		40kHz
	動態范圍		60dB,80dB,100dB
	分辨率		1dB
	精度		±1dB
	采樣分辨率		14bits
	采樣率		20Mbps
TEV檢測	傳感器類型		內置電容式
	檢測帶寬		5MHz-100MHz
	動態范圍		0-80dB
	分辨率		1dB
	精度		±1dB
	采樣分辨率		14bits
	采樣率		20Mbps
信號處理方式			軟、硬件濾波，自動識別局部放電產生的超聲或電磁信號
顯示方式			彩色液晶顯示屏
接口類型			USB2.0
人機界面			中文
供電方式			內置鋰電池
電池續航時間			＞6h
電池保護功能			當電池欠壓或15分鐘無操作后，自動關機
充電適配器			輸入90V-264VAC/50Hz
完全充電時間			7h
充電指示			LED
外殼			注塑塑料
尺寸			205mm×72mm×35mm
重量			0.3kg
使用環境		溫度	-10-50℃
使用環境		濕度	0-90%相對濕度，無凝露

3.4.2 非接觸式拋物面超聲波探頭

工作原理		壓電效應
測量方式		配合拋物面天線，遠距離非接觸式測量
傳感器直徑		16mm
傳感器中心頻率		40kHz±1Hz
靜態電容量		3300pF±300pF
諧振阻抗		120Ω±20Ω
頻帶寬度（-3dB）		≥2kHz
瞄準器		1度激光瞄準器
激光電源		4.5mW等級IIIR
激光點尺寸		6mm@5m距離
工作電壓		DC5V
靜態電流		≤1mA
拋物面反射器外直徑		275mm
拋物面反射器標準直徑		250mm
測量距離		≤10m
重量		0.6kg
使用環境	溫度	-40-80℃
使用環境	濕度	0-90%相對濕度，無凝露
防護等級		IP65

3.4.3 近距離非接觸式超聲波探頭

工作原理		壓電效應
測量方式		近距離非接觸式測量
傳感器直徑		16mm
傳感器中心頻率		40kHz±1Hz
靜態電容量		3300pF±300pF
諧振阻抗		120Ω±20Ω
頻帶寬度（-3dB）		≥2kHz
工作電壓		DC5V
靜態電流		≤1mA
連接電纜		螺旋線
使用環境	溫度	-40-80℃
使用環境	濕度	0-90%相對濕度，無凝露
防護等級		IP65

3.4.4 直接接觸式超聲波探頭

工作原理		壓電效應
測量方式		磁吸，與被測設備貼合接觸
傳感器直徑		25mm
中心諧振頻率		40kHz±2Hz
靜態電容量		3300pF±300pF
諧振阻抗		120Ω±20Ω
頻帶寬度（-3dB）		≥2kHz
工作電壓		DC5V
靜態電流		≤1mA
使用環境	溫度	-40-80℃
使用環境	濕度	0-90%相對濕度，無凝露
防護等級		IP65

3.4.5 TEV探頭

工作原理		電容式
測量方式		內置式，與被測設備貼合接觸
頻率范圍		5MHz-70MHz
工作電壓		DC5V
靜態電流		≤1mA
使用環境	溫度	-40-80℃
使用環境	濕度	0-90%相對濕度，無凝露
防護等級		IP65
