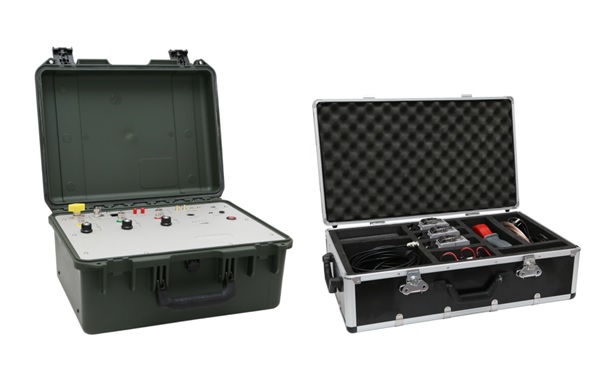

HDPD-300B三通道局放檢測儀

簡要說明

1.     主要用途

HDPD-300B高壓電纜三通道局放檢測儀主要用于10kV及以上的中、高壓電纜帶電運行時進行高頻局部放電的檢測。適合供電企業電纜運維部門或其他單位類似的應用。

2.     工作原理

HDPD-300B基于高頻脈沖電流法，通過三個高頻CT同時采集三相局部放電信號，用于檢測和追蹤發生在電纜、GIS及相連設備絕緣劣化產生的局部放電，評估電纜健康狀況，及時發現設備潛在缺陷，預防突發事故。

3.     技術特點

（1）    測試原理采用高頻脈沖電流法，通過高頻CT獲取局部放電信號，符合IEC60270標準；

（2）    可對10(6)kV及以上電纜進行帶電局部放電檢測試驗；

（3）    裝置箱體采用工程塑料，完全絕緣，防護性好；

（4）    控制計算機通過USB接口操作局放檢測儀，即插即用，利用局放測量軟件進行測試；

（5）    可視化視圖方式展示多種局部放電圖譜，如Q-Φ、PRPD、PRPS等，顯示最大視在放電量、信號頻率分布、相位、放電次數等特征量；

（6）    硬件采用實時100MS/s高速采樣率還原脈沖信號的原始波形，能夠反映檢出放電信號的真實特性，還可利用TDR方法進行初步定位分析；

（7）    利用手動測試分析，可分析單周期內任一相位點處的原始脈沖信號波形，從波形特征方面歸類檢出信號；

（8）    具有軟硬件濾波、開窗等功能，操作簡便，可以有效濾除外界空間干擾信號；

（9）    具有4種相位同步方式（電流相位互感器、市電同步、光纖同步和內同步）獲取工頻電壓相位信號，滿足標準《Q/GDW 11223-2014 高壓電纜線路狀態檢測技術規范》和《Q/GDW 11316-2014 電力電纜試驗規程》規定的“20Hz-300Hz”交流試驗電壓頻率范圍；

（10）采用專業SQL數據庫存儲數據，便于提取、操作和共享；

（11）使用內置大容量鋰電池供電，使用方便；

（12）全中文局放測量軟件，具有測試分析、回放分析、報告生成等功能，操作簡便。

4.     數據采集及圖譜展示

（1）    基于FPGA設計，采用數字技術和自研軟件。使用數字處理算法的高速、高分辨率的A/D轉換器保證了極高的精度；

（2）    具備三通道局部放電量同步采集、信號調理、模數轉換和數據預處理功能，也可單通道獨立采集、信號調理、模數轉換和數據預處理；

（3）    使用高頻電流互感器HFCT采集局部放電信號，使用電流互感器獲取工頻相位同步信號

（4）    具有100MS/s高速采樣率，能夠還原放電脈沖的原始波形；

（5）    可繪制局部放電的Q-Φ、PRPD、PRPS等放電特征圖譜；以及時域波形圖、頻域特性圖；

（6）    可統計所有監測點最大視在放電量、信號頻率分布、相位、放電次數等基本統計特征量；

（7）    控制計算機通過局放測量軟件，完成參數設置、檢測控制、界面顯示、數據記錄與管理、報表生成、設備校驗與調試；

5.     抗干擾能力

（1）    局放信號放大處理采用窄帶放大器設計，信噪比高，增強了裝置的抗干擾能力；

（2）    局放信號處理采用多參數帶通濾波器等干擾抑制技術，如全通、5MHz-30MHz、10MHz-30MHz等濾波器，操作方便；

（3）    具有動態開窗濾波功能，可以濾除相位固定的間斷性、連續性干擾信號；

（4）    利用多種譜圖分析、時域分析、脈沖分析、濾波等綜合檢測分析手段，可以有效地識別檢出放電信號，排除干擾噪聲，發現隱藏在背景噪聲下的局部放電。

6.     記錄功能

（1）    系統按工程項目管理方式對試驗項目進行分類管理，數據存儲至專業數據庫中；

（2）    手動測試后可以對檢出脈沖信號從圖譜、波形、頻譜等方面進行分析歸類，保存有效數據；

（3）    自動測試時根據設置的測試參數，系統自動進行測試和保存數據；

（4）    可以將所有監測點的圖譜、頻譜圖、時域波形圖等測試視圖單獨導出存檔（保存為PNG圖片），同時也可以將當前所顯示監測點的視圖整體截屏導出存檔，用于生成報告時圖片導入；

（5）    自動統計并保存所有監測點最大視在放電量、信號頻率分布、相位、放電次數等特征量；

7.     儀器組成

局部檢測儀主要組成部分有：控制計算機、三通道局放信號采集裝置、高頻電流互感器HFCT、相位互感器、局放測量軟件。

（1）    控制計算機（或后臺控制服務器）：安裝有局放測量軟件，用來管理控制局放信號采集裝置，進行局部放電測量、數據收、處理、展示及存儲等操作；

（2）    三通道局放信號采集裝置：采集三通道現場局部放電信號，并將數據就地進行數字化處理，通過USB數據線上傳給控制計算機進行展示分析；

（3）    高頻電流互感器HFCT：耦合電纜局部放電脈沖電流信號，采用開合式結構，安裝在電纜金屬套接地引出線上，不改變電纜電氣連接方式；

（4）    相位互感器：用來耦合電纜運行電流，獲取試驗頻率及局部放電的相位信息，采用開合式結構，使用時不改變電纜的電氣連接方式；

（5）    局放測量軟件：安裝在控制計算機上，管理局放信號采集裝置，進行局部放電測量、數據收、處理、展示及存儲等操作，具有測試、回放分析，生成報告等基本功能。（局放測量軟件參見系統軟件操作手冊。）

8.     儀器部件說明

局放檢測儀主要部件包括：

Ø  控制計算機（筆記本電腦）：1臺；

Ø  三通道局放信號采集裝置：1臺；

Ø  測量配件：含高頻電流互感器HFCT、相位電流互感器、標準放電脈沖校準器及信號線等配件。

9.     主要技術指標
