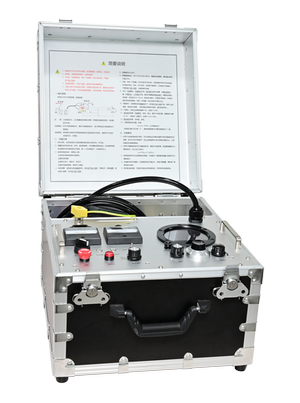

GZD-400C電纜故障定位電橋

適用范圍

• 既適用于敷設現場也可適用于電纜出廠前的測試；
• 可測量低阻、高阻、閃絡型擊穿及沒有擊穿但絕緣電阻偏低的電力電纜故障；
• 尤其適合于35kV及以下電壓等級的電纜或較短的高壓電纜；
• 也可用于高壓電纜護層故障的測距。

基本功能

• 電纜預定位采用Murray電橋原理，可測出故障點到測量端的電纜長度與全長的比值；
• 直流耐壓測試功能；
• 5kV/15kV兩擋電壓設置，避免將低壓電纜過壓造成損壞；
• 最高輸出電壓15kV，可將高殘壓電纜故障燒成低阻。

技術參數

直流輸出電壓        0～5kV，0～15kV連續可調

直流輸出電流        0～30mA

定位比例精度        ±（0.2%L+1）m

工  作   電  源        AC220V±15%

最  大   功  耗       ＜500W

燒  穿   功  率        300W

內  置   電  池        9V方塊電池

防  護   等  級        IP54

工  作   溫  度        -20℃～50℃

重              量        16.3kg

外  形   尺  寸        38×41×32cm

主要特點

• 內置高壓?jiǎn)卧?，無需額外的電源；
• 四線法測量原理，不受各類測試線內阻和接觸電阻的影響，測量精度高；
• 高壓測試線自帶絕緣和屏蔽層，可放置于地面，安全性高；
• 可定位行波法不易解決的無燃弧現象的電纜主絕緣故障，如中間接頭進水等；
• 測量不受護層交叉互聯或單端接地的影響，不需要將電纜護層直通；
• 測試溫和，不產生沖擊電流；
• 可選配伸縮拉桿與滑輪組合，便于移動攜帶。
