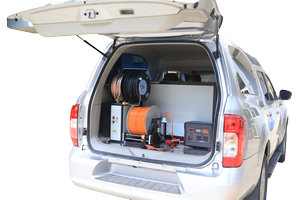

HDCM32-5車載電纜故障定位系統

產品亮點

• 全智能無線控制系統
• 輕量型小型化設計
• 創新多重安全設計
• 2500J超大放電能量
• 自動收/放線系統

系統介紹

• 新一代全智能車載電纜故障定位系統是上?；蹡|電氣設備有限公司利用核心技術，結合20多年現場經驗創新研發的一款全智能、一體化、輕量型電纜故障定位系統。創新設計了F-Ω接地狀態和F-U危險電壓監測，進一步提高了系統的安全等級。
• 適用于0.4kV及以上電壓等級電纜主絕緣故障測尋，內置成熟的預定位方法，更容易得到故障點擊穿波形。簡潔智能的軟件操作界面，極大減少故障查找時間，提高工作效率。

系統特點

智      能     化      平板電腦無線控制，智能操作系統讓電纜故障定位簡易便捷

一      體     化      低壓脈沖、高壓脈沖、檔位切換等各功能單元高度集成

小      型     化      輕量型小體積，適應各類小車型和SUV承載，車載改裝簡單

數      字     化      全數字無線測控，人機交互更直觀更安全

多重安全保障       F-Ω接地狀態和F-U危險電壓監測，過壓保護、過溫保護等多重安全保

                            護，確保測試人員和設備的安全

自動收 / 放線       創新的自動收/放高壓測試線系統，收/放線便捷、美觀

數 智 化 升 級      可滿足電網設備管理數智化升級要求系統功能

簡易定位模式      電纜故障定位流程步步指引，初學者可輕松操作

標準定位模式      操作者可根據自身經驗進行操作，靈活性更高

三檔電壓切換      76µF@8kV，19µF@16kV, 4.75µF@32 kV三檔電壓切換

超大放電能量      放電能量高達2500J，讓故障點放電聲音更大，更清晰

擊穿電壓測試      可對電纜故障點的擊穿電壓進行測試，并以文字“在xxx擊穿”自動提示

TDR低壓脈沖法  可測試電纜低阻、短路或斷線故障，自動標定故障點

ARM穩定電弧法  更高的電壓，更長的燃弧時間，對中間接頭受潮故障非常有效；一次擊 穿可得5個擊穿波形，簡單易識別

ICM脈沖電流法    可測量高阻、低阻、閃絡等電纜故障類型

精確定位故障點   聲磁同步法，電纜路徑識別

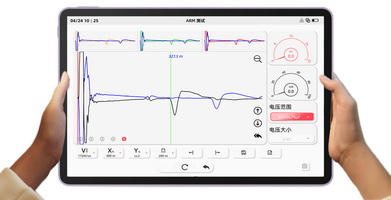

操作軟件

控制方式       全智能無線控制，多種功能模式自動切換

安全自檢       系統可自動完成高達8種安全狀態的監測

高壓?jiǎn)卧?/h2>

電壓輸出范圍     0～32kV連續可調

脈沖電容擋位     76µF@8kV

                          19µF@16kV

                           4.75µF@32 kV

最大脈沖能量     約2500J

脈  沖   周  期     3～10s，連續可調；

顯  示   方  式     電壓、電流數字模擬指針式實時動態顯示；

行波測距單元

測 量 范 圍       0～100km（波速160m/μs）

測 試 精 度       ±(0.2%L+移動光標步長）m (V=160m/μs)

脈 沖 電 壓       50V

脈 沖 寬 度      100ns～10μs，自動和手動

信號靈敏度      0～40dB

抗干擾電壓      最大400VAC

波形存儲量      10000條（與存儲容量相關）

測 試 方 法      TDR低壓脈沖法、升級穩定電弧法ARM、ICM脈沖電流法

安全檢測單元

實時檢測接地狀態F-Ω    0.5Ω～30Ω

實時檢測危險電壓F-U    0.5～200V

其  他  保  護  技  術       過壓保護、過流保護、過溫保護、高壓插棒到位和車門等監測

常規參數

工  作   電  源     220VAC±10%  50/60Hz；配移動電源，靜音測試環境

最大輸入功率     2000W

主機單元體積     1000 x 850 x 1200（mm）

主機單元重量     約150kg

整機系統配置

主    機    單    元      集成所有功能模塊

操    作    單    元      高性能平板電腦，預裝電纜故障定位智能操作系統

電  纜  盤  單  元       高壓輸出線50米

                                 F-U連接線10米

                                保護接地線40米

                                電源線30米

急  停  控  制  盒       實現最高級別安全控制

智    能     電    橋     GZD-2018

定         點        儀     HDL-1B

電纜路徑&識別儀     HDT-3
